图纸通是由上海新迪数字技术有限公司专为工业人员、工程师和相关领域者所开发的一款线上高效CAD看图平台,图纸通主要集成了云端看图、分享图纸、批注图纸、沟通图纸、管理图纸和项目协作等多种功能为一体,不仅支持着40多种3D建模和2D图纸格式的在线浏览与交互,还通过了云端储存和管理功能,帮助用户们更好的组织和共享图纸资源。

图纸通怎么测量尺寸?

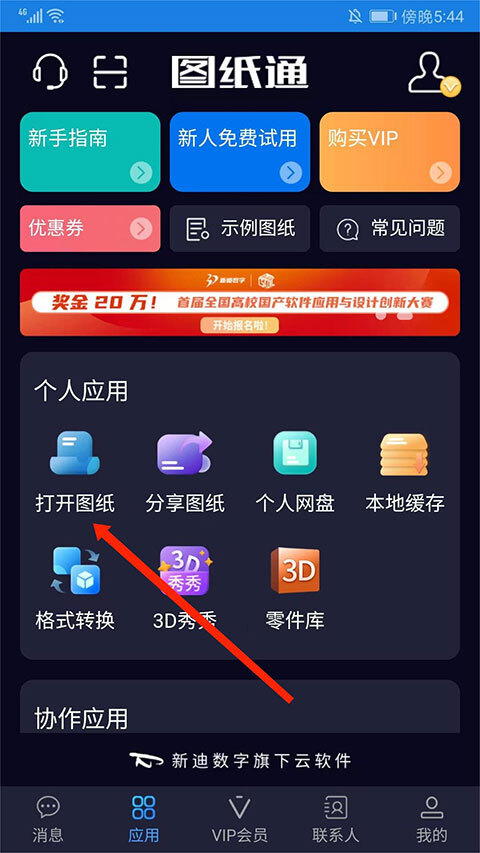

1、打开应用,选择“打开图纸”选项,

2、支持“选择手机本地图纸”和“从微信/QQ等软件”打开,这里以为第二个为例,

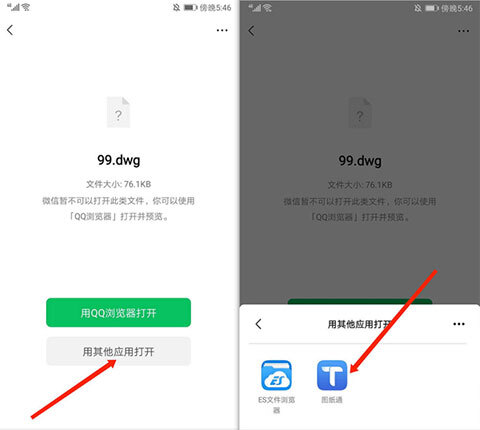

3、选择需要测量尺寸的图纸,然后选择“用其他应用打开”,选择“图纸通”选项,

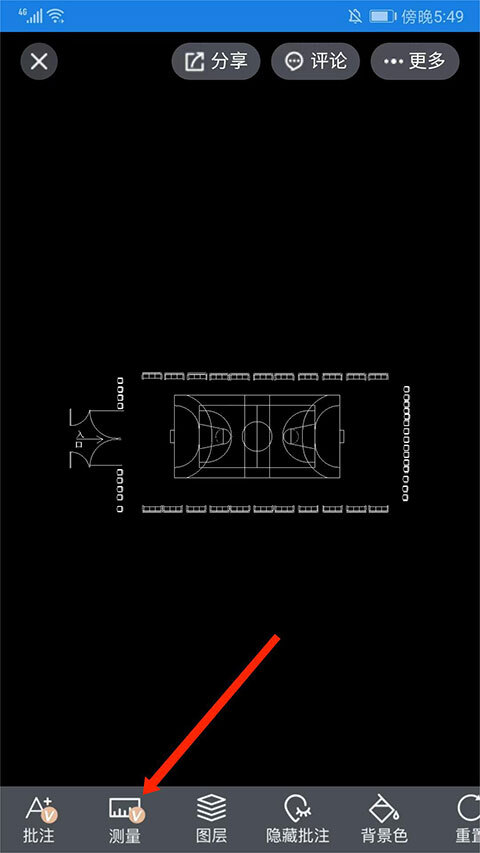

4、进入图纸界面,选择下方“测量”选项,

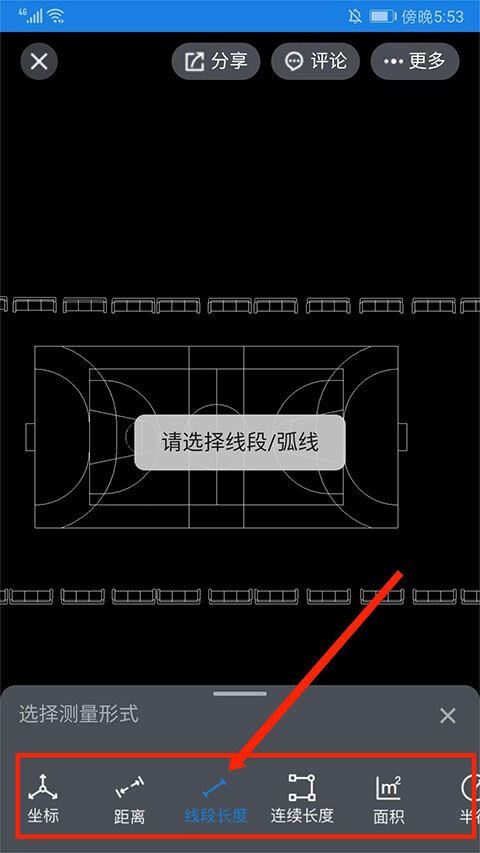

5、支持测量“坐标”、“距离”、“线段长度”、“连续长度”、“面积”、“半径”等数据,这里以“线段长度”为例,

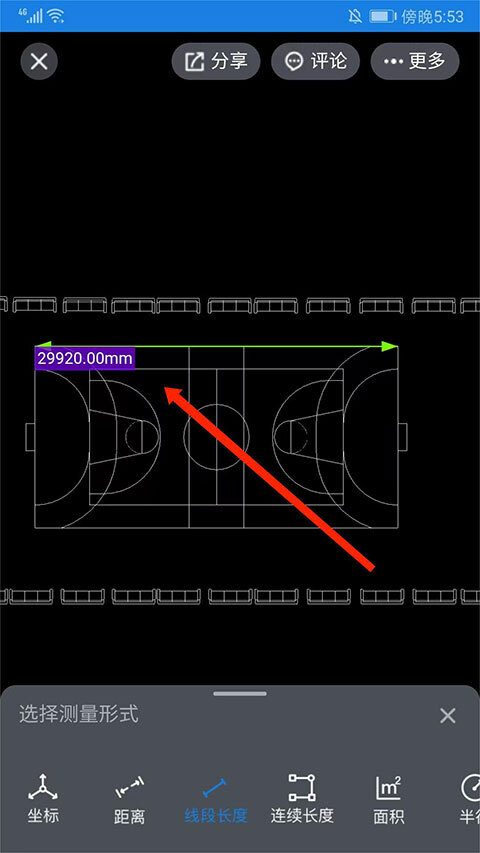

6、选取好需要测量的线段/弧线后,测量完成,即可显示测量数据。

图纸通软件功能

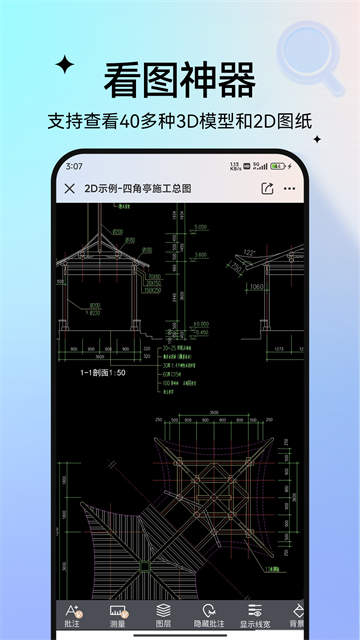

1、手机便捷看图

图纸通支持40多种3D模型、CAD图纸的手机在线浏览,通过图纸通,可以直接打开查看微信、QQ、钉钉、企业微信中所接收到的图纸。支持SolidWorks、Creo、Inventor、Solid Edge、STEP、IGES、DWG\DXF等40多种CAD图纸和3D模型格式。

2、强大的浏览交互功能

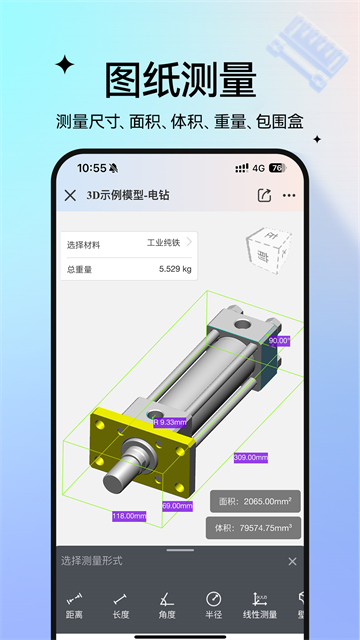

提供强大的3D模型和2D图纸查看交互操作功能,可进行多角度、全方位查看产品3D模型外观结构和内部结构,可查看3D模型的BOM 信息、PMI信息,测量尺寸、包围盒、面积、体积、重量等各类参数。支持手机直接交互浏览3D模型和CAD图纸,提供:视角、剖切、结构树、测量、包围盒、PMI、爆炸、拖拽、平移、缩放、旋转等多种交互看图功能。

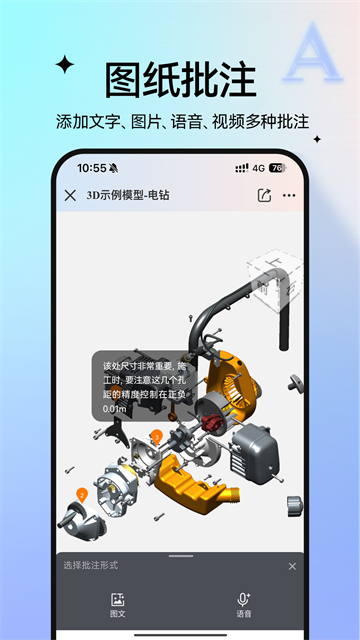

3、批注、评论图纸

可以对3D模型和2D图纸进行批注及评论留言说明,基于图纸进行专业技术沟通。

4、安全的分享图纸

可以将手机或电脑本地3D模型和CAD图纸一键分享给他人,也可将云端图纸快速分享给他人,提供【公开分享】和【加密分享】两种方式,加密分享可以设置访问密码、有效期和访问次数、查看权限等,确保文件的安全分享。

5、全面的图纸管理

提供个人及团队的【图纸网盘】功能,可上传文件,将上传的3D模型和CAD图纸和技术文档进行分类管理、存储、共享。实现不同设备文件备份、共享、轻量化转换、随时随地预览。

6、高效的项目协作

可创建项目组,添加/邀请项目成员,在项目中上传3D模型和CAD图纸和技术文档,并对图纸和文档进行管理、批注、留言、共享,与项目成员基于图纸和技术文档进行技术沟通。

图纸通软件特色

1、随时随地协同工作

同时支持PC端、移动端,可在PC电脑、微信、手机浏览器等查看产品3D模型、2D图纸和技术资料文件,并进行技术沟通和交流。

2、强大的交互、协同功能

提供强大的三维图形查看、交互功能,如:多视角查看、查看内部结构、查看剖面图、边线显示、查看设计特征等。

3、支持多种格式在线浏览

支持多种CAD格式、多种图片格式的在线浏览,完全基于浏览器,不需要安装任何插件。

4、便捷的邀请、分享方式

支持微信、qq进行邀请和分享。

图纸通软件亮点

1、提高研发设计效率

研发设计项目组成员之间可随时随地、不依赖专业CAD软件、跨设备基于图纸进行精准协同沟通,大幅提升研发设计工作效率。

2、提高生产效率

研发设计部门与生产部门/施工部门的技术沟通效率得到提高后,从而直接提高产品生产效率和质量。

3、提高服务效率和质量

销售人员/售前售后服务人员/技术人员,无需携带产品图纸去客户现场,通过在线远程的方式快速精准的沟通,沟通效率和沟通质量大大提高。

4、提高生产图纸安全性

生产技术人员只通过平板、手机、电脑查阅电子化图纸,不能获取图纸文件,并可灵活控制图纸内容的查看权限,有效降低技术泄露风险。

5、降低沟通成本

基于移动终端(手机、PAD等)或PC端可随时随地云端沟通图纸、协同工作,打破时间和空间的局限,提升沟通效率,降低沟通成本。

6、降低企业软件成本投入

全面兼容查看各类图纸文件格式,支持40多种3D模型和2D图纸格式,无需采购多种设计软件,大幅降低企业的软件采购成本。

7、降低生产报废率

通过一键发放和回收图纸管理,实现图纸彻底及时回收不残留,避免回收不及时导致生产报废事件的发生,降低生产成本的浪费。

8、降低项目风险和成本浪费

基于云端图纸的精准高效沟通,规避了因信息传递不及时或不准确导致的设计变更或工程更改,降低项目不可控风险和成本的浪费。

更新日志

v8.12.1版本

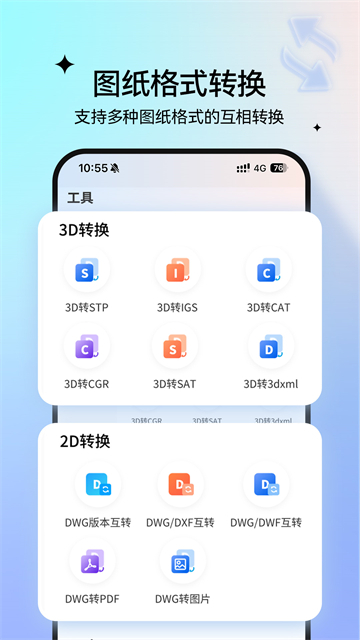

1、新增支持16种2D格式转换功能;

2、格式转换UI及交互的更新优化;
